1 UPS的基本原理及主要技术参数


什么是UPS?

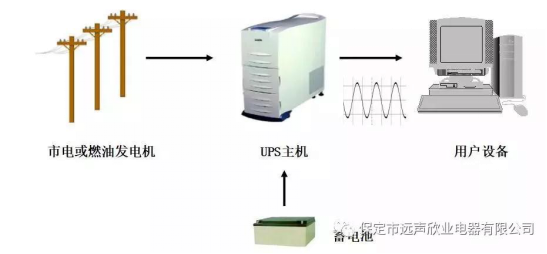

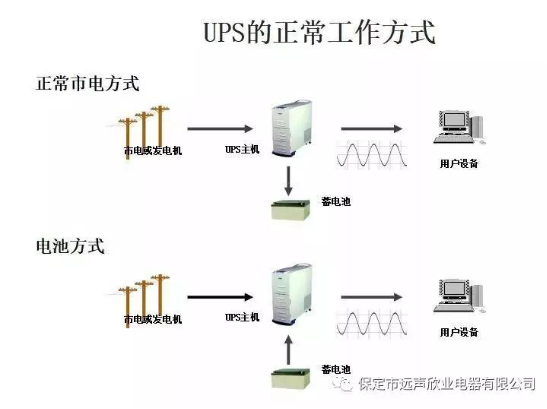

利用电池化学能作为后备能量,在市电断电等电网故障时,不间断地为用户设备提供(交流)电能的一种能量转换装置。

转换装置3

为什么需要UPS?


市电电网提供的电力供应,看上去正常,可是不可靠:表面正常的电力,实际上危机四伏。

危机四伏3

电源中断


· 数据丢失,通信中断,商机延误......

—— 直接损失以每分钟5000-100000元计


· 设备停运,仪表失灵,手术中断......

—— 间接经济损失无法估量

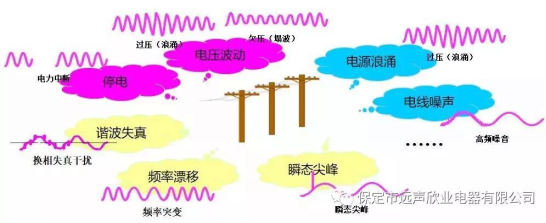

电源污染


· 瞬态尖峰、电源浪涌、高压脉冲

造成服务器、路由器、磁盘阵列 等设备硬件损坏


· 谐波污染、线间噪声、频率漂移

造成网络传输误码率大增,数据传输速度低下


UPS的四大功能


不停电功能——解决电网停电问题

交流稳压功能——能解决网压剧烈波动问题

净化功能——解决电网与电源污染问题

管理功能——解决交流动力维护问题


UPS系统结构

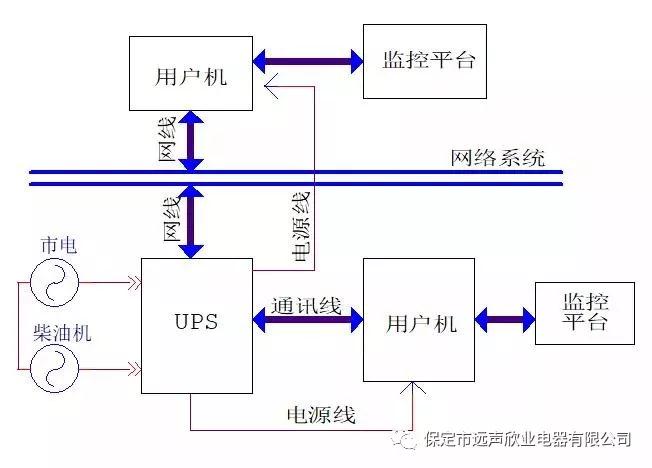

系统结构3


监控平台也是UPS的最重要组成部分之一

组成部分之一

UPS种类


按工作原理不同,UPS分为:

· 离线式(后备式UPS、互动式UPS)

· 在线式UPS


按供电体系不同,UPS分为:

· 单进单出UPS

· 三进单出UPS

· 三进三出UPS


按输出功率不同,UPS分为:

· 微型 <6kVA

· 小型 6-20kVA

· 中型 20-100KVA

· 大型 >100kVA


按电池位置不同,UPS分为

· 电池内置式UPS(标准机型)

· 电池外置式UPS(长延时机型)


按多机运行方式不同,UPS分为:

· 串联热备份UPS(用于中小功率机器)

· 交替串联热备份UPS(中小UPS)

· 直接并联UPS (用于中大功率)


按变压器特点不同,UPS分为:

· 高频UPS(高频机)

· 工频UPS(工频机)


按输出波形不同,UPS分为:

· 方波输出UPS

· 阶梯波(准正弦波)UPS

· 正弦波输出UPS


UPS主要技术参数


输入特性:

1、输入电压范围 输入电压范围宽可减小电池放电机会,延长电池寿命。

2、输入功率因数 功率因数低,输入无功功率大,谐波电流污染电网,影响干扰其它设备。

3、主电源频率允许范围。

4、输入电流谐波分量。(PFC、6/12脉冲变压器)


输出特性:

1、静态稳定度。大型为1%,中小型为2%。

2、输出瞬态特性。大型5%,中小型8%。

3、输出过载能力。(如:过载125% 5MIN;150% 10S)

4、输出功率因数。 (0.8、0.9、1)

5、输出电压谐波失真度。典型3%以内。


2 UPS相关配置及计算


UPS系统基本由以下部分组成:


· UPS主机

· 必选功能件(如BCB BOX等)

· 蓄电池

· 配套电池柜/架, 电池开关等

· 功能选件( 如防雷, 监控,谐波治理,上出线等)


需要进行的计算:


· UPS主机容量计算与选择

· lUPS后备电池的容量计算与选择


UPS容量计算与选择


首先获得负载的总功耗,并统一单位到KVA

例如:一般个人计算机负载约200VA,小型服务器负载约1500VA,大中型服务器负载约3000VA

电流I(A安培)及 功耗W(瓦特)与VA的转换关系

· VA= I*220

· VA= W/0.8(计算时通常考虑20KVA以下为0.7,20KVA以上为0.8)

考虑到UPS运行在60-80%的区间是最佳运行状态,一般建议在计算时将上面的结果除以0.8再一次放大

然后在产品手册中选取最靠近的功率产品

· 采用恒功率模式计算方式

W/cell = PL/(N×6×η)


3 UPS配电系统基础


空气开关的类型


· 按照壳体大小和分断能力分类:

· 1 空气断路器ACB Air Circuit Break(800-6300A)

常用容量:800/1000/1250/1600/2000…


· 2 塑壳断路器MCCB Moulded Case Circuit Break( 100-2000A )

常用容量:100/125/160/200/250/320/400/500/630/800…


· 3 小型断路器MCB Miniature Circuit Break(4-125A)

常用容量:10/16/25/32/40/50/63/80/100/125


空气开关的类型


按照极数(pole)分类:


单极/1P(L)

双极/2P(L/N)

三极/3P(L1/L2/L3)

四极/4P(L1/L2/L3+N)


按照极数(pole)分类:


配电用

电动机用


UPS开关容量的选择


单相UPS的额定电流计算:

单相6KVA,额定输出工作电流6KVA/220V=27.3A

输入电流

· 考虑最低工作电压160V

· 考虑充电容量预留15%(小UPS)

· 考虑效率90%

· 则输入最大电流:6KVA×1.15/(160×0.9)=47.9A

· 选取开关为50A或63A

三相UPS的额定电流计算

额定输出工作电流

· Hipulse U 120KVA为三相的总容量

· 每相额定容量为1/3,即120/3=40KVA

· 每相的额定工作电流:40KVA/220V=181.8A

· 速算方法:120K/(3*220),即为120×(1K/660)=120*1.5。

· 1.5为实际工作电流速算系数,工作电流=1.5×UPS容量

· 例子:120KVA UPS,额定输出电流120×1.5=180A

· 中型UPS考虑输入最低工作电压,大型UPS可以不考虑最低工作电压

· 考虑充电容量预留25%(中大UPS)

· 考虑效率90%

· 则输入容量速算系数:1.5×1.25/(0.9)=2.08,近似2.0(因为25%的充电余量非常大)

· 2为开关容量速算系数(大UPS),开关容量=2×UPS容量

· 例子:120KVA输入电流:120×2=240A,选用250A开关

· UL33及高频机UPS,输入电压范围非常宽,必须考虑满载最低工作电压(额定电源的75%),

· 所以60KVA UPS的输入开关:60×2/0.75=160A,选160A

· 2.5为开关容量速算系数,开关容量=2.5×UPS容量


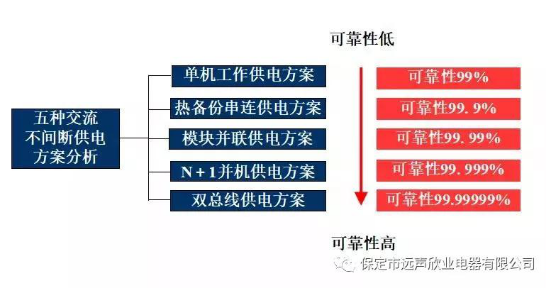

4 UPS供电方案介绍


集中供电方式:

优点:可以实现网络设备资源的等电位控制,减小传输误码率。

缺点:初期投资大,单机故障影响大。


分散供电方式:

优点:方案布置灵活,故障影响小。

缺点:如整个设备不能保持同地线,易引发干扰。

引发干扰3

单机供电


· UPS解决方案中最简单的一种

· 每一分散地点交流供电系统容量多为6KVA以下

· 各点交流负载独立地由一台UPS提供动力保护

· 市电通常就近采用插座输入

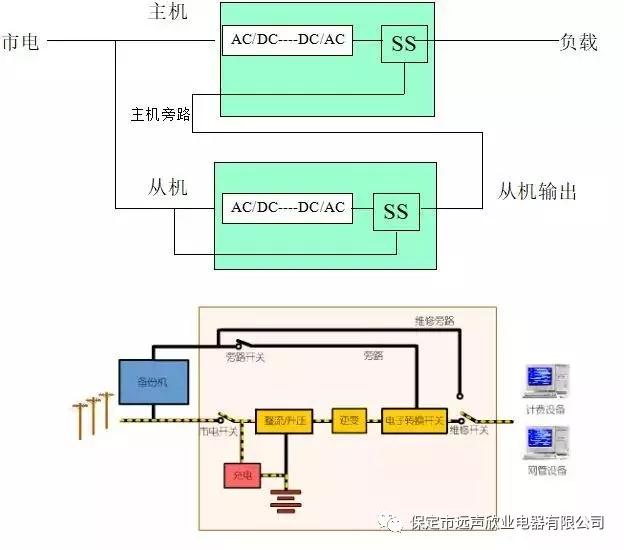

主从机串联“热备份”


· 适合于中小型网络、服务器群、办公、仪表等应用场合

· 由UPS主机、UPS从机、电池系统、配电系统组成

· 配电设计和工程施工简单

施工简单1

优点:

两台甚至多台UPS基本处于相对独立、互不干扰的运行状态。

对于UPS同步跟踪性能要求较低。

采用不同型号、不同容量UPS构成串联热备份方式。

缺点:

从机长期处于空载运行状态、效率低。

从机电池组长期处于浮充状态,得到定期带载放电维护机会少,会影响电池寿命。

从机必须有良好的带阶跃负载能力。

长期运行,主机逆变器=静态旁路转换功能良好是关键

无扩容功能。

相对于“并联”冗余系统平均无故障时间偏低。


模块并联供电

· 全部交流负载集中供电,由1台模块化并联UPS供电

· 模块化UPS包括:机架、可并联功率模块、可并联电池模块、充电模块等

· 适合于中小型网络、服务器群、办公、仪表等应用场合

· 由机架、UPS功率模块、电池模块、配电系统组成

· 功率模块配置为N+1冗余,减少了MTTR

· 共用输入、输出、并联的电池系统、控制系统


N+1直接并联冗余


· 适合于中大型网络、数据中心、大楼集中供电、工业厂矿等应用场合

· 由直接并机的N+1台UPS、电池模块、配电系统组成

· 系统N+1冗余,可靠性高于单机UPS

· 易于扩容,维护便捷

· 是应用最为广泛的方案

广泛的方案3

优点:

完善的锁相同步技术保证多台UPS直接并联时可均分负载电流。

良好的扩容性能(N+1)

避免了“串联”热备份方式的缺点。


缺点:

对设备本身同步锁相技术要求高

对设备制造技术要求高——输出阻抗接近。

对逆变器输出电压调节性能要求高——分相调节

UPS必须同型号、同容量。

多台并联时,旁路也需增加“均流电感”

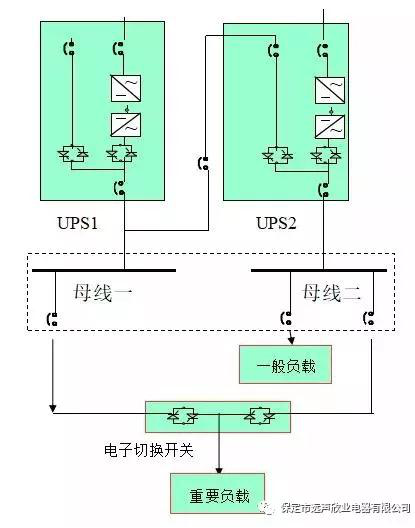

双母线


解决单母线运行方式存在的单点“瓶颈”问题。进一步提高系统可靠性。系统配置复杂,投资大,安装调试要求高。

调试要求高3
